חיווט CAT6 לאינטרקום IP: סדר צבעים, מרחקים ו-PoE

חיווט CAT6 לאינטרקום IP נשען על שלושה כללים: אותו סדר צבעים בשני קצוות הכבל ובכל הבניין (T568A או T568B, ואני בוחר B), ריצה של עד כ-100 מטר מהמתג לפאנל, ומתג PoE שתומך בתקן שהפאנל דורש, 802.3af או 802.3at. בפאנל כניסה זה קריטי, כי אותו כבל מעביר גם את הנתונים וגם את החשמל.

תדמיינו פאנל בכניסה לבניין שמהבהב, נכבה ונדלק שוב באמצע הלילה. הדיירים בטוחים שהמכשיר מקולקל. לפני שמזמינים פאנל חדש, שווה להעביר על הכבל בודק כבלים.

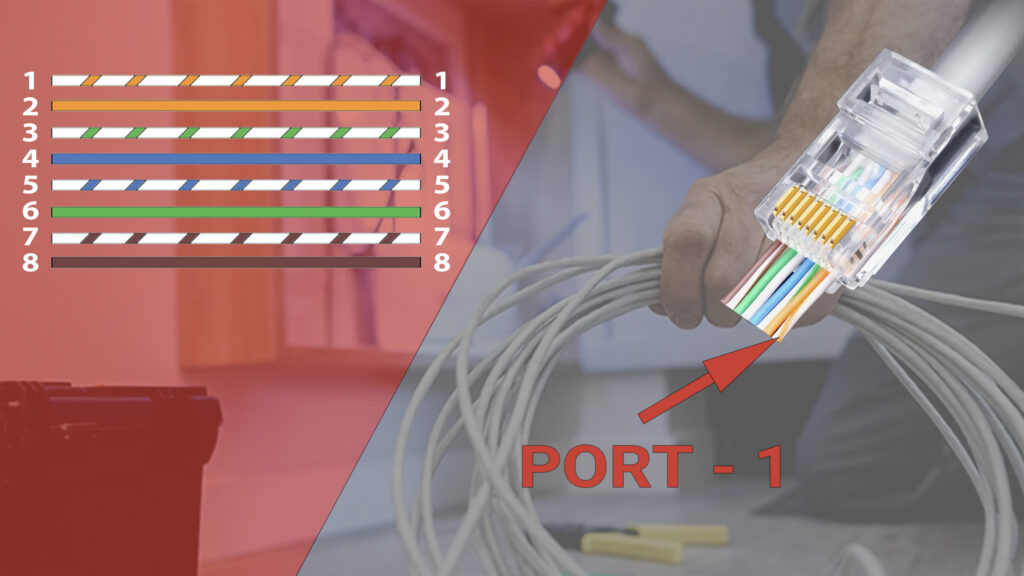

סדר צבעים בכבל רשת: T568A או T568B?

בכבל CAT6 יש שמונה גידים, ארבעה זוגות שזורים. תקן החיווט קובע איזה גיד נכנס לאיזה פין בתקע RJ45. יש שני תקנים, והם נבדלים רק במיקום הזוג הכתום והזוג הירוק. כל השאר זהה.

איזה מהם עדיף בחיווט CAT6? אף אחד. שניהם תקינים לגמרי. מה שחשוב הוא עקביות: אותו תקן בשני קצוות הכבל ובכל הבניין. אם קצה אחד חווט לפי A והשני לפי B, קיבלתם כבל מוצלב (crossover), שמיועד לתרחישים מיוחדים ולא לחיבור רגיל בין פאנל למתג.

לדעתי, תבחרו B ותכתבו את זה על דלת ארון התקשורת, ליד רשימה שמסמנת כל כבל לפי מספר דירה. מתקין שיגיע בעוד כמה שנים ויחליף תקע אחד לפי A ייצור בלי לשים לב כבל מעורב, ואת זה יגלה רק בודק כבלים.

מה CAT6 נותן שאין ב-CAT5e?

המספרים היבשים: כבל CAT6 בנוי לתדרים של עד 250 מגה-הרץ, לעומת 100 מגה-הרץ ב-CAT5e. הגידים בדרך כלל עבים יותר, 23 AWG לעומת 24 AWG, ובכבלים איכותיים יש מפריד פלסטיק (spline) שמרחיק את הזוגות זה מזה ומצמצם הפרעות הדדיות.

בפועל, לאינטרקום עצמו זה פחות מרשים ממה שנשמע. פאנל כניסה ומסך דירה לא צריכים 10 גיגה. אז למה בכל זאת CAT6? כי כבל בעלייה של בניין נשאר שם שנים ארוכות, והחלפה שלו היא סיפור. ואותו כבל ישרת מחר גם מצלמה בחניון או קורא כרטיסים בשער.

והמהירות תלויה במרחק. לפי המדריך של BAS-IP לחיווט CAT6, הכבל מעביר עד 10 ג'יגה-ביט לשנייה למרחק של עד 55 מטר, ובין 55 ל-100 מטר המהירות יורדת לג'יגה-ביט אחד. לאינטרקום זה לא משנה, לרשת משרדית כן.

כמה מטר אפשר למשוך כבל לפאנל כניסה?

ארון התקשורת נמצא בדרך כלל בחניון או במרתף, והפאנל בלובי. עד כאן קל. הבעיה מתחילה בפאנל שעל עמוד השער בקצה השביל, או בבניין ארוך עם כמה כניסות.

הכלל הוא 100 מטר לכל ריצה, גם לנתונים וגם לחשמל. טווח העברת ההספק ב-PoE הוא כ-100 מטר בכבל רשת סטנדרטי, ואפשר להאריך אותו עם מאריכי PoE או מתג ביניים. ואל תתכננו על הקצה: ריצה של 97 מטר על הנייר הופכת מהר מאוד ליותר, אחרי כל העיקופים בתעלה ובארון.

ומה קורה בבניין ישן, בלי צנרת פנויה וכבל רשת לכל דירה? שם נכנס ממיר IP לשני גידים כמו BAS-IP SW-02. לפי דף המוצר של SW-02, הוא מתחבר לרשת בכבל UTP CAT5 או CAT6 עד 100 מטר, ומהצד השני משתמש בזוג גידים קיים עד 50 מטר, מול ממיר SW-10 או SW-08 שיושב בקצה השני. כלומר, מתכננים שני ממירים לכל ריצה כזו. פתרון נחמד לבניינים משנות השבעים שאף אחד לא רוצה לפתוח בהם קירות.

חיווט CAT6 ו-PoE: כמה חשמל צריך הפאנל?

PoE, אספקת חשמל דרך כבל הרשת, היא הסיבה שאינטרקום IP נוח כל כך להתקנה. כבל אחד מהמתג לפאנל, בלי שקע וספק כוח ליד הדלת. לפי הטבלה של BAS-IP, תקן IEEE 802.3af מספק עד 15.4 וואט לפורט, ותקן 802.3at (PoE+) עד 30 וואט, שניהם במתח של 44 עד 57 וולט. כבל CAT6 תואם את שניהם.

כמה צורכים בפועל? לפי דפי המוצר של AV-09KFBI, AA-14FBIS ו-AU-04LAF, הרבה פחות ממה שאנשים חושבים:

המסקנה המעשית: לפני שקונים מתג, תבדקו שהוא תומך בתקן שהפאנל דורש. "PoE" סתם בדף המוצר של המתג לא מספיק. פאנל שהיצרן מגדיר לו 802.3at צריך מתג שמספק 802.3at, גם אם הצריכה שלו בפועל נמוכה. ותחשבו על תקציב ההספק הכולל של המתג: בבניין של 24 דירות עם AU-04LAF בכל דירה, המסכים לבדם צורכים 24 כפול 6 וואט, כלומר 144 וואט, עוד לפני הפאנל בכניסה.

כבל UTP או מסוכך, ומה צריך בשביל חיווט CAT6

לכבלי CAT6 יש שתי גרסאות עיקריות. UTP, לא מסוכך, נפוץ וזול יותר. STP, מסוכך, מגן טוב יותר מפני הפרעות אלקטרומגנטיות. ברוב הבניינים UTP מספיק לגמרי. ליד מנוע של שער חשמלי או חדר מכונות של מעלית, שווה לשקול מסוכך.

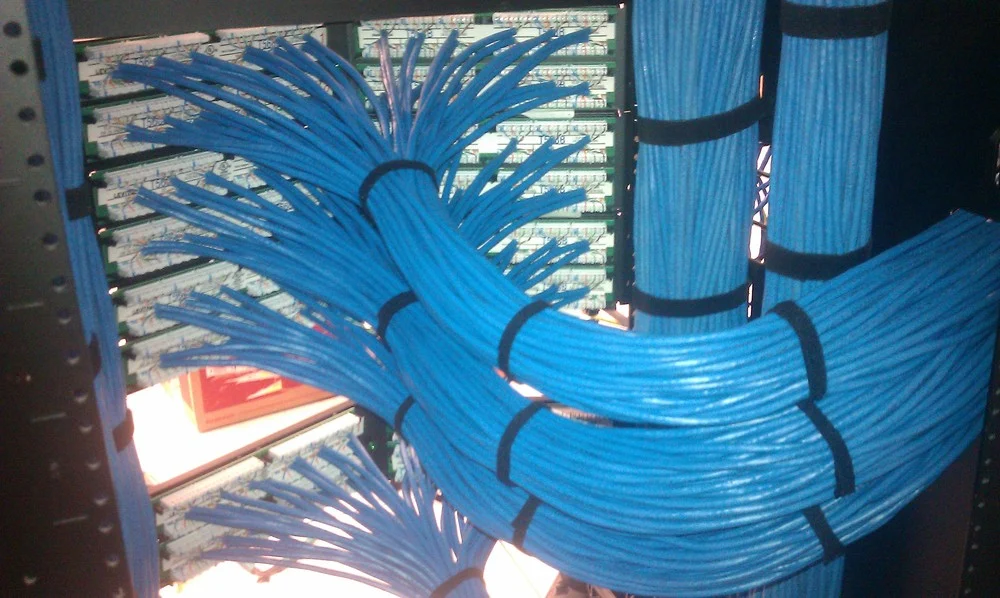

מבחינת כלים, הרשימה קצרה: מספריים לכבל ומפשיט, מלחצן לתקעי RJ45, כלי ניקוב (punch-down) לשקעי קיר ולפאנל הניקוב בארון, ובודק כבלים. את הבודק אל תדלגו עליו, ובבניין כדאי לרשום את תוצאת הבדיקה של כל ריצה ליד מספר הדירה.

כדאי גם לחפש כבל שמסומן כעומד בתקן TIA-568 לקטגוריה 6, ותקעים שמיועדים ל-CAT6 ולא ל-CAT5e, כי הגידים עבים יותר ולא תמיד נכנסים לתקע ישן.

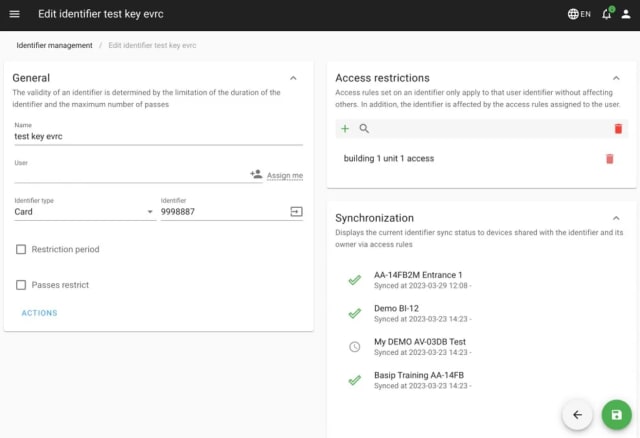

איפה BAS-IP נכנס לתמונה

רוב פאנלי הכניסה ומסכי הדירה של BAS-IP הם ציוד IP שמתחבר לאותו חיווט CAT6: כבל רשת ומתג PoE בארון. בבניין בלי כבל רשת לכל דירה, הממיר SW-02 עובד בזוג עם ממיר SW-10 או SW-08 בצד השני, על שני גידים קיימים, ומסך כמו AU-04LAF יכול להתחבר גם ב-Wi-Fi ולקבל חשמל מספק 12 וולט. איזה מסלול מתאים תלוי בצנרת שיש אצלכם בעלייה, ומשם כדאי להתחיל את השיחה עם BAS-IP ישראל.

את חיווט CAT6 בעלייה מושכים פעם אחת, ולכן כל ריצה נבדקת בבודק כבלים לפני שסוגרים את התעלה.
