פרוטוקול KNX מבפנים: חיווט, KNX IP ואיפה נכנס האינטרקום

אדריכלית שעובדת על וילה בהרצליה פיתוח שולחת לכם תוכנית חשמל, ובפינה מישהו כתב בעיפרון: "KNX TP, קו ירוק לכל חדר". החשמלאי מהנהן, הקבלן מושך בכתפיים, ואתם? אתם רק רוצים לדעת אם האינטרקום שבחרתם ידבר עם כל זה. כדי לענות צריך להבין מה פרוטוקול KNX עושה בתוך הקיר, ולא רק מה הוא מבטיח בקטלוג.

הגרסה הקצרה: פרוטוקול KNX הוא תקן פתוח, שפה משותפת למכשירי בית חכם ובניין חכם. מתג, חיישן נוכחות, מנוע תריס, תרמוסטט. כולם מדברים באותו דקדוק, גם כשכל אחד יוצא ממפעל אחר. הגרסה הארוכה מעניינת יותר.

מה זה פרוטוקול KNX, ולמה הוא לא "עוד אפליקציה"?

פרוטוקול KNX נולד ממיזוג של שלוש מערכות אירופיות ותיקות: EIB, ‏Batibus ו-EHS. התוצאה היא תקן פתוח, כלומר לא שייך ליצרן אחד. מאות יצרנים מעשרות מדינות מייצרים לו רכיבים מאושרים, מתאורה ומיזוג ועד מדידת אנרגיה. זו הסיבה שבפרויקט אחד תמצאו מתגים של יצרן אחד ומפעילים (אקטואטורים) של יצרן אחר, ואף אחד לא מתרגש.

הוא גם מעוגן בתקינה רשמית: התקן האירופי EN 50090 והתקן הבינלאומי ISO/IEC 14543-3. לרוכש בישראל זה אומר דבר פשוט. המערכת לא תלויה בכך שהספק הספציפי שלכם ימשיך לפעול בעוד עשר שנים.

מה שמבדיל אותו בפועל הוא הביזור. בפרוטוקול KNX לכל רכיב יש מיקרו-בקר משלו, והוא מקבל החלטות לבד. אין "מוח" מרכזי שאם הוא נופל, הבית חוזר לימי המתג הרגיל. מתג שולח הודעה, הממסר בלוח החשמל מבין אותה ומדליק. אם רכיב אחד מת, השאר ממשיכים לעבוד.

ארבעה ערוצים: חוט, חשמל, אוויר ורשת

התקן מגדיר ארבעה אמצעי העברה, וכל אחד מתאים למצב אחר בשטח:

• KNX TP (זוג שזור) הוא הנפוץ. כבל דק ייעודי, הבאס (קו התקשורת המשותף של KNX), שעובר לצד כבלי החשמל, בקצב צנוע של 9,600 ביט לשנייה. נשמע מגוחך ב-2026? לפקודות כמו "הורד תריס" זה יותר ממספיק. וידאו מהאינטרקום, אגב, לא יעבור שם אף פעם, וזו בדיוק הסיבה שהאינטרקום מתחבר בדרך אחרת.
• KNX PL (קווי חשמל) משתמש בחיווט החשמל הקיים. רלוונטי לשיפוץ שבו אין דרך להשחיל כבל חדש.
• KNX RF (רדיו) אלחוטי, למקומות שבהם חציבה לא באה בחשבון, למשל דירה מושכרת בבניין לשימור בתל אביב.
• KNX IP מעביר את אותן הודעות על גבי רשת המחשבים של הבית או הבניין.

לדעתי, בבנייה חדשה בישראל אין סיבה לוותר על TP. להשחיל כבל בשלב השלד קל בהרבה מאשר אחרי הטיח, ומי שמוותר עליו אז נשאר אחר כך עם פתרונות עוקפים.

איך הרשת בנויה: קווים, אזורים וכתובות

רשת KNX מאורגנת בהיררכיה: מכשירים יושבים על קו, קווים מתחברים לאזור, ואזורים מתחברים דרך קו שדרה. ככה אפשר להתחיל מחדר אחד ולגדול עד בניין משרדים שלם בלי להחליף שפה.

ההודעות עצמן נשלחות בשלושה אופנים: לנמען יחיד, לקבוצה של נמענים או לכולם בבת אחת. האופן הקבוצתי הוא הלב של העניין. לחיצה על "יציאה מהבית" ליד הדלת היא הודעה אחת שכמה מכשירים מאזינים לה במקביל: האורות כבים, התריסים יורדים, המזגן עובר למצב חיסכון.

את כל זה מגדירים בתוכנה בשם ETS, הכלי שבו המתכנת משייך כל רכיב לתפקידו. פה גם טמונה טעות נפוצה במסירות: מסירת בית בלי קובץ הפרויקט של ETS. בלי הקובץ, כל שינוי קטן בעתיד הופך לעבודת בילוש יקרה. דרשו אותו בכתב, כחלק מהמסירה.

KNX IP: ניתוב מול מנהור, ומה ההבדל בפועל?

זה החלק הכי טכני, ודווקא בו הבית החכם פוגש את הרשת. פרוטוקול KNX IP, שנקרא גם KNXnet/IP, עוטף הודעות KNX בתוך חבילות IP ומשתמש ב-UDP כשכבת התעבורה. יש לו שני מצבי עבודה עיקריים:

ניתוב (Routing) שולח הודעות בשידור קבוצתי ברשת, כך שכמה נמענים מקבלים אותן בבת אחת. זה מה שנתבי KNX IP עושים כשהם מגשרים בין הבאס לרשת ה-IP, למשל בבניין עם כמה קומות או אגפים.

מנהור (Tunneling) הוא חיבור נקודה לנקודה בין מכשיר אחד לבין ממשק IP. זה המצב שבו מכשיר בודד, למשל מחשב, פותח ערוץ משלו אל שרת KNXnet/IP של המערכת.

למה זה חשוב גם למי שלא מתכנת KNX? כי חלק מהבעיות ש"המערכת לא מגיבה" בכלל לא קשורות ל-KNX אלא לרשת: נתב ביתי שלא מעביר שידור קבוצתי כמו שצריך, או אפליקציה שמנסה להתחבר במצב הלא נכון. מי שמבין את ההבחנה הזו חוסך שעות של ניחושים.

ואבטחה? במקור התקן הסתפק בבדיקת שגיאות, ובשנים האחרונות נוספו לו מנגנוני אימות והצפנה תחת השם KNX Secure. ברגע שהבאס פוגש רשת IP, זה כבר לא בונוס. זו דרישה שכדאי לכתוב בהצעת המחיר.

איך אינטרקום IP מתחבר למערכת KNX דרך SIP?

אינטרקום IP לא חייב לדבר KNX כדי להשתלב במערכת KNX. החיבור הנקי עובר דרך SIP, הפרוטוקול הסטנדרטי לשיחות קול ווידאו ברשת IP. פאנל הכניסה מתקשר ב-SIP למסך המגע של מערכת הבית החכם, והדייר רואה את המבקר, מדבר איתו ופותח את הדלת מאותו מסך שמפעיל את התאורה.

דוגמה מוחשית: BAS-IP ו-Zennio, יצרנית של רכיבי KNX לבתים ולבניינים חכמים, אישרו תאימות בין כל פאנלי הכניסה של BAS-IP למסכי המגע מסדרת Z של Zennio. השיחה עוברת ב-SIP ישירות, בלי מרכזייה באמצע. בשפה של אדריכלים: מסך אחד פחות על הקיר.

ומה זה אומר לבחירת ציוד BAS-IP?

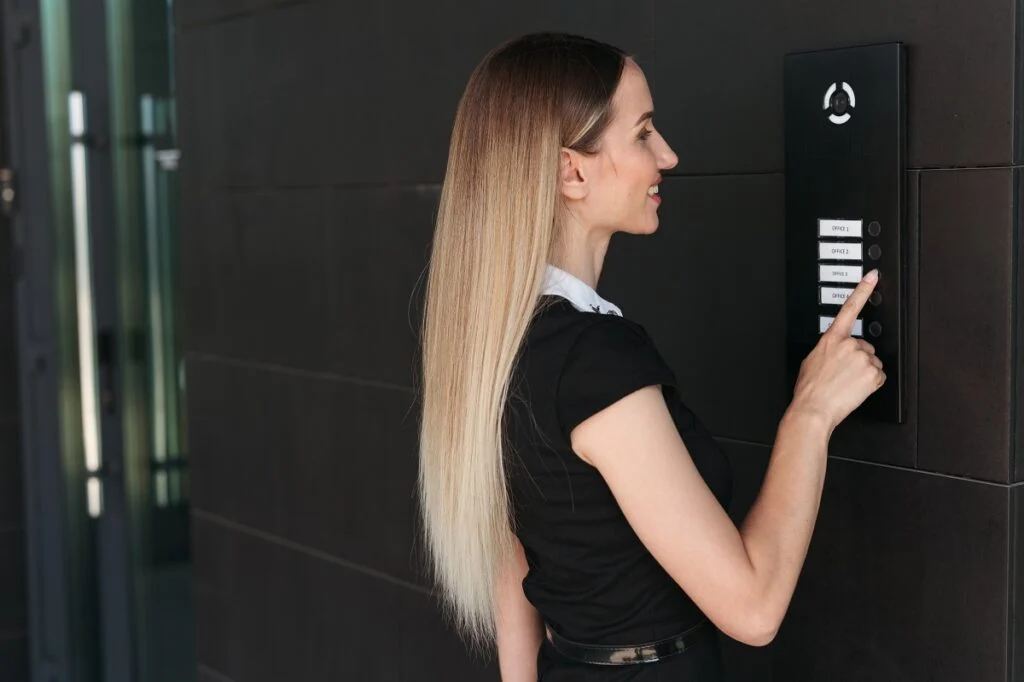

אם הבית או הבניין שלכם מתוכנן על KNX, חפשו בפאנל הכניסה תמיכה מלאה ב-SIP ויכולת עבודה מול מערכות חיצוניות. בכניסה לבניין מגורים, פאנל כמו BAS-IP AV-09KFBI תומך ב-SIP 2.0, ב-RTSP וב-ONVIF, מקבל מתח ב-PoE לפי IEEE 802.3af עומד ב-IP65 (אבק ומים) וב-IK07 (עמידות למכה), ומוגדר לעבודה בין 40 מעלות מתחת לאפס ל-65 מעלות. שאר הקטלוג בעמוד המוצרים, ומי שרוצה לענות לדלת גם מהטלפון יכול לשלב את אפליקציית BAS-IP Link.

פרוטוקול KNX טוב בדיוק במה שהוא נועד לו, שליטה אמינה בבית ובבניין. האינטרקום לא צריך להתחפש לרכיב KNX. הוא צריך לדבר SIP היטב ולהתחבר למסך שהדיירים כבר משתמשים בו.
